Čínský výrobce Heyue Double{0}}Pneumatický aktuátor

Dvojčinný pneumatický pohon HEYUE-je pneumatické zařízení, které vyžaduje střídavý přívod stlačeného vzduchu do dvou portů k dosažení vratného pohybu (vysunutí a zatažení).

Pro lepší pochopení je často srovnáván s jiným běžným typem pohonu – sjednočinný-pneumatický pohon.

I. Základní pracovní princip: Dvojité-hraní vs. Single-hraní

1. Dvoučinný-pneumatický pohon

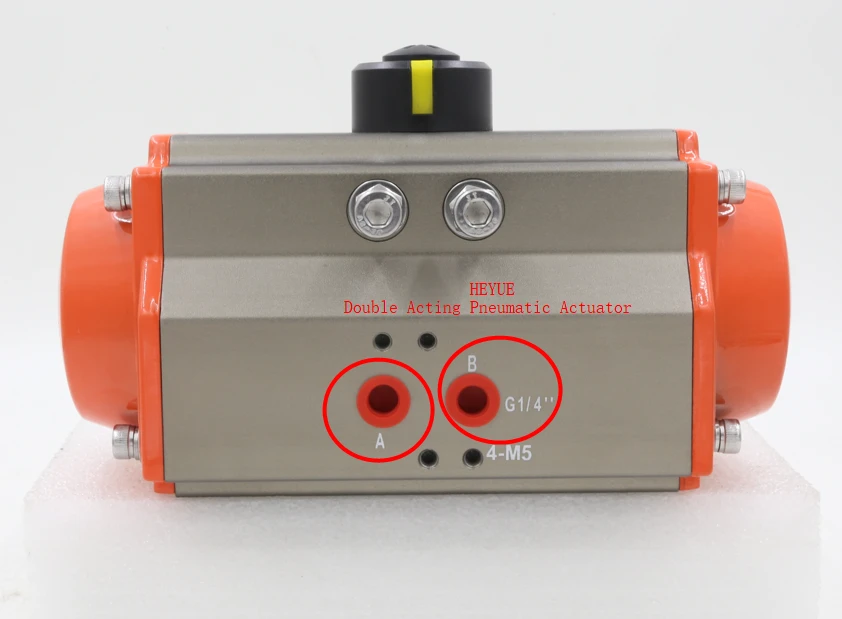

Pracovní metoda: Má dva porty (obvykle označené "A" a "B").

Otevřít/prodloužit: Když stlačený vzduch vstupuje do válce portem "A", tlačí píst na jednu stranu, zatímco port "B" funguje jako výfukový port a vytlačuje vzduch z druhé strany.

Zavřít/Stáhnout: Když stlačený vzduch vstupuje do válce portem "B", tlačí píst na druhou stranu, zatímco port "A" funguje jako výfukový port a vytlačuje vzduch z této strany.

Klíčová funkce: Pohyb pístu v obou směrech je zajišťován stlačeným vzduchem.Neexistuje žádná pružina.

Analogie: Je to jako vyfouknout ping{0}}pongový míček trubicí otevřenou na obou koncích. Úder zleva, míč se pohybuje doprava; rána zprava, míč se pohybuje doleva. Síla pro oba směry pochází ze vzduchu, který foukáte.

2. Jednočinný-pneumatický pohon

Pracovní metoda: Má pouze jeden vzduchový port.

Otevřít/prodloužit: Když stlačený vzduch vstoupí do válce, překoná sílu pružiny a tlačí píst k pohybu (např. vysouvání).

Zavřít/Stáhnout: Když je přívod vzduchu přerušen (vyčerpán), vnitřní pružina uvolní energii a zatlačí píst zpět do původní polohy (např. zatažení).

Klíčová funkce: Pohyb jedním směrem závisí na zdroji vzduchu, zatímco pohyb v druhém směru závisí na síle vestavěné-pružiny.

Analogie: Je to jako stisknout zasouvací pero. Stisknete rukou (ekvivalent přívodu vzduchu), hrot pera se vysune a uzamkne; stiskněte znovu, vnitřní pružina stáhne hrot pera.

II. Struktura dvojčinného-pneumatického pohonu

Mezi hlavní komponenty patří:

Tělo válce: Hlavní kryt.

Píst: Součást, která se pohybuje uvnitř válce válce.

Pístnice: Připojuje se k pístu a přenáší energii na externí zařízení (např. ventil).

Dva vzduchové porty: Nachází se na obou koncích válce válce, používá se pro sání nebo výfuk.

těsnění: Zabraňte úniku vzduchu.

III. Výhody a nevýhody dvojčinných-pneumatických pohonů

výhody:

Jednoduchá konstrukce, robustní a odolná: Žádná pružina, která je náchylná k únavě, obecně nabízí delší životnost.

Konzistentní výstupní síla: Protože oba pohyby jsou poháněny stlačeným vzduchem, je síla pro vysouvání a zasouvání v podstatě stejná. To je velmi důležité pro ventily (jako jsou kulové kohouty, klapky), které vyžadují stejný krouticí moment pro otevírání a zavírání.

Delší zdvih: Není omezeno prostorem potřebným pro vnitřní pružinu, což umožňuje provedení s delšími zdvihy.

Rychlá rychlost odezvy: Může využít tlak zdroje vzduchu pro rychlou akci v obou směrech.

IV. Hlavní aplikace

Dvojčinné-pohony jsou nejběžnějším typem v průmyslové automatizaci, zvláště vhodné pro:

Procesní regulační ventily: Jako jsou kulové ventily, škrticí ventily, kuželkové ventily atd., které obvykle vyžadují stejný krouticí moment pro otočení o 90 stupňů.

Průmyslové stroje: Používá se pro manipulaci s materiálem, upínání, tlačení, zvedání a další aplikace vyžadující obousměrné napájení.

Výroba automobilů: Různé automatizované operace na výrobních linkách.

Balicí stroje: Aplikace vyžadující rychlý a přesný vratný pohyb.

Srovnání Shrnutí
